و (ای رسول ما) بگو بارالها! مرا (در هر کار) به قدم صدق داخل و خارج گردان و
به من از جانب خود بصیرت و حجت روشنی که دائم یار و مدد کار باشد عطا فرما...
سوره اسرا _ آیه 80
مژده دادند که بر ما گذری خواهی کرد...
دوست عزیز سلام
خوشحالم از اینکه بازدید کننده این وبلاگ می باشید. نوشتار گردآوری شده در این وبلاگ حاصل سه سال بازدید میدانی از پروژه های مختلف مسکونی، آموزشی، اداری، مساجد و ... و بررسی ایرادات متواتر و نکات ضعف و قوت در پروژه ها می باشد. این مطالب به منظور بررسی و ریشه یابی آسیب ها ، علل عدم رعایت مقررات ملی ساختمان ، ارائه راهکار برای پیشگیری از بروز نواقص و اشاعه فرهنگ صحیح ساخت و ساز در شهرها و روستاها بیان گردیده است. شایان ذکر است با توجه به آسیب شناسی های انجام شده از پروژه های در حال اجرا و نیاز مهندسین محترم به بازآموزی و یادآوری نکات مهم ، بالغ بر ۴۰ کارگاه آموزشی در هفده شهرستان استان برگزار گردید که از جمله آنها می توان به کلاس آسیب شناسی سازه های با اسکلت بتنی و کلاس آسیب شناسی سازه های با مصالح بنایی اشاره کرد که متاسفانه به دلیل سرعت پایین اینترنت و حجم بالای فایل ها قادر به قراردادن فایل های آموزشی در این وبلاگ نمی باشم. امیدوارم این نوشتار مفید و در خور توجه شما همکار ارجمند بوده و با نظرات و پیشنهادات ارزشمندتان اینجانب را از نقاط ضعف و قوت آن آگاه نمایید.
یادمان باشد که دانش توانایی است و اولین قدم در جهت احقاق حقوق صنفی مان ارتقاء آگاهی و تخصص حرفه ایمان می باشد.
چاپ کتاب آسیب شناسی و نکات اجرایی بلوک های پلی استایرن
جهت کسب اطلاعات بیشتر و تهيه کتاب به واحد "آموزش سازمان نظام مهندسی ساختمان فارس" مراجعه فرمایید.
مخاطرات ناشی از اجرای نامناسب قطعات الحاقی ساختمان ها در زلزله
مقاله ضعف ها و اشکالات طراحی و اجرای ساختمان های بتنی آقای دکتر قالیبافیان
نگاهی به ضوابط فنی و برخی ایرادات در اجرای بلوک های پلی استایرن در سیستم سقف تیرچه – بلوک
دیروز بم، امروز آذربایجان ...اندیشه ما برای فردا چیست؟
بدون مقدمه:
می خواستم در خصوص ماموریت و برنامه کار سازمان نظام مهندسی ساختمان چند جمله ای بنویسم، شاید پیشنهادی خوب، شاید حرفی تکراری، و شاید شعار و کلی گویی ولی وقتی تن نحیف و له شده این کودکان را دیدم که شاید می توانستند آینده ای بهتر از ما را برای این کشور رقم بزنند به خودم گفتم دیروز بم امروز آذربایجان و فردا شاید نوبت ماست و این مهمترین کار این سازمان است که در لابه لای ادعاهای ما گم شده: تلاش برای حفظ جان مردم، تلاش برای حفظ سرمایه های ملی این کشور و تلاش برای اینکه مهندس بسازیم و مهندس بمانیم........
و
و

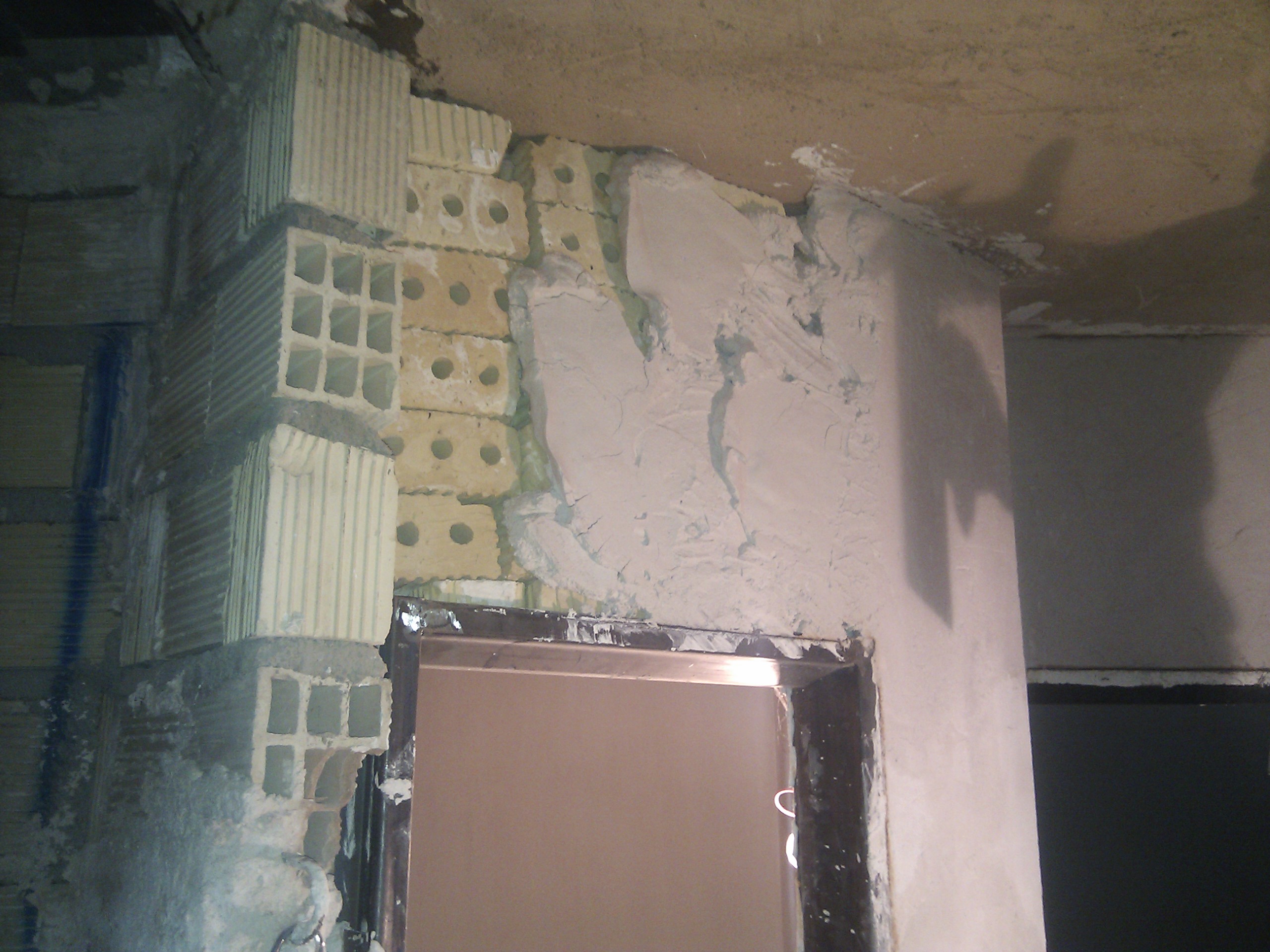

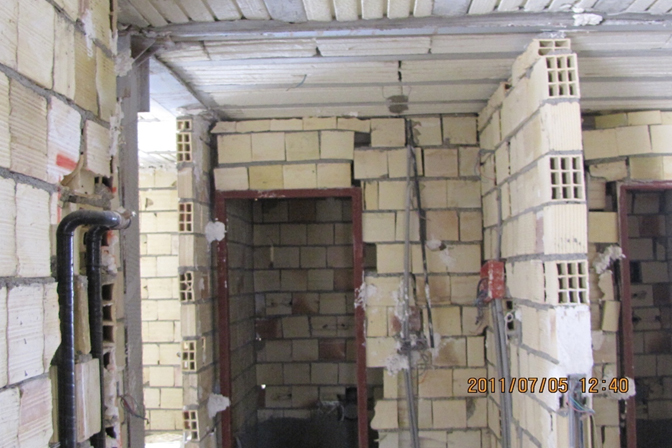

و دیوار های ساختمان های در حال اجرای شهرمان که اگر امروز به نحو مناسب مهار نشوند فردا فرو خواهند ریخت و بَمی دیگر خواهند ساخت!
ارسال نظرات و پیشنهادات شما در خصوص سازمان نظام مهندسی ساختمان
همکار عزیز... لطفا مرا از نظرات و دیدگاه های ارزشمندتان در خصوص انتظاراتتان از سازمان نظام مهندسی ساختمان و همچنین عملکرد این سازمان آگاه فرمایید تا انشااله چراغی برای آینده و جزئی از اهداف و برنامه های آتی سازمان باشد...
نگاهی به ضوابط فنی و برخی ایرادات در اجرای بلوک های پلی استایرن در سیستم سقف تیرچه – بلوک
سبکسازی واژه ای است که چندی است در صنعت ساختمان ما به طور جدی مورد توجه قرار گرفته و شاید یکی از عوامل جدی رویکرد صنعت ساختمان به بحث صنعتی سازی نیز ناشی از همین بحث باشد . ولی متأسفانه این بحث نیز مانند برخی دیگر از مسائل بطور ناقص و یا غلط در سیستم ساختمانی وارد شده و مورد استفاده قرار گرفته است و شاید در ذهن عوام تنها نشانه و مفهوم سبک سازی بلوکهای پلی استایرین می باشد. افزایش قیمت مصالح ساختمانی (خصوصاً آهن آلات) مالکین را به استفاده از این مصالح ترغیب کرده که بالطبع عدم رعایت مشخصات و استانداردهای لازم در تولید این نوع محصول باعث بروز مشکلات عدیده ای در اجرای سازه ها خصوصاً سازه های بتنی می گردد. در این نوشتار ضمن اشاره به ضوابط فنی و ویژگی های بلوک های استاندارد که از ضوابط تدوین شده توسط مرکز تحقیقات ساختمان و مسکن برگرفته شده است به برخی ایرادات که حاصل استفاده از بلوک های پلی استایرن غیر استاندارد و یا ناشی از اجرای غلط این گونه بلوک ها است، پرداخته می شود. امید است با الزام به تولید مصالح استاندارد و جلوگیری جدی از ورود مصالح غیر استاندارد به بازار توسط مراجع ذیربط، جدیت در آموزش عوامل اجرایی و همچنین تلاش به منظور افزایش کیفیت ساخت و ساز توسط دست اندر کاران این صنعت، باعث حفظ سرمایه های ملی کشور شویم.
جهت دانلود ادامه مقاله روی دانلود کلیک کنید:
اهمیت نقشه های معماری و جزئیات اجرائی در کاهش ایرادات در ساختمان های با مصالح بنایی
مقاله زیر با توجه به لزوم شناسایی ایرادات رایج در ساخت و ساز این گونه بنا هادر سطح استان و نقش ویژه و اصلی شهرداری ها بعنوان مرجع صدور پروانه و مهندسین ناظر یا معمار این گونه پروژه ها در کاهش آن ارائه گردیده است. در این نوشتار از کتاب "رفتار دیوارهای آجری مندرج در استاندارد 2800" ( نشریه 404 مرکز تحقیقات ساختمان و مسکن) نوشته آقای دکتر عباسعلی تسنیمی و همچنین " طرح لرزه ای ساختمان های آجری " نوشته آقای دکتر حسن مقدم و همچنین "آیین نامه ساختمان های با مصالح بنایی کشور پرو" استفاده شده است. به لحاظ حفظ امانت و همچنین بیان صحیح مطالب ، عیناً قسمت هایی از متن آنها در این مقاله ذکر گریده است. تهیه و مطالعه این کتاب ها جهت درک صحیح عملکرد اینگونه ساختمان ها در برابر بارهای جانبی به تمام مهندسین توصیه می شود.
برای خواندن متن کامل روی ادامه مطلب کلیک کنیدک
آسیب شناسی ساختمان های با اسکلت بتنی

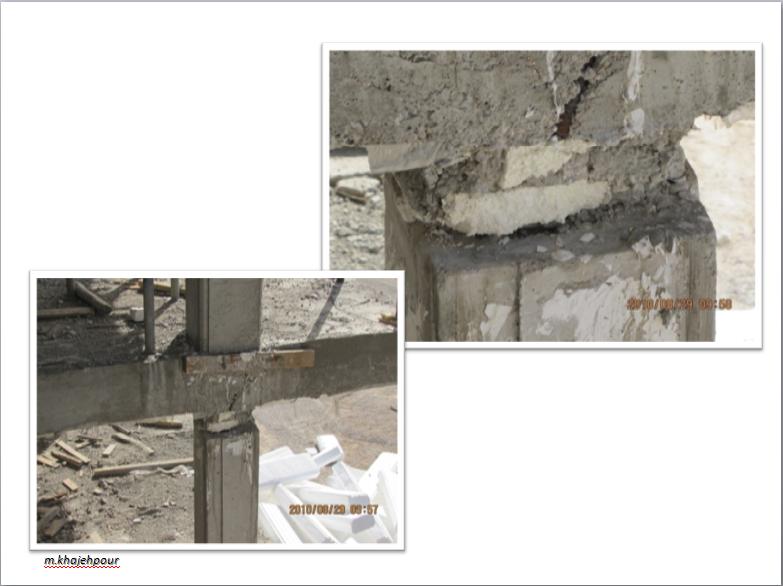

کاهش مقطع ستون در محل اتصال
کلمات کلیدی : تیر، ستون ، اتصالات ، بتن ، آرماتور ، خاموت ، پوشش بتن ، طول مهاری
نگاهی تازه به وضعیت ساخت و ساز ساختمان های با مصالح بنایی
طبق بند 8-1-6-10-1-پ ( اتصال كلافهاي افقي ) آرماتور ها در محل تلاقي كلافها بايد به اندازه cm 50 همپوشاني داشته باشند تا اتصال كلافها بخوبي تأمين گردد .
برای دیدن فایل مقاله اینجا را کلیک کنید
کلمات کلیدی : اتصال کلاف افقی ، اجرای شالوده ، اجرای شالوده ، سنگ چینی ، نعل درگاه ، پوشش بتن ، پیش آمدگی در ساختمان های بنایی ، ساختمان های تجاری با اسکلت بنایی ، اتصال دیوار به کلاف قائم ، زیرزمین ساختمان های بنایی
آسیب شناسی وضعیت موجود در ساخت و ساز ساختمان های فلزی با نگرش به مقررات ملی ساختمان
- استفاده از تیرهای لانه زنبوری در دهانه های مهاربندی شده همگرا نظیر بادبندهای ضربدری ، قطری ، ۷ ویا ۸ نیز مجازنمی باشد که در مواردی مورد استفاده قرار گرفته است :

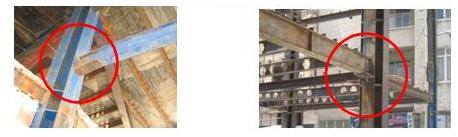

- عدم تطبیق طول نشیمن و جهت آن در تیرهای مورب خصوصاً در سازه با اتصالات صلب
برای دریافت مقاله روی لینک زیر کلیک کنید :
آسیب شناسی وضعیت موجود در ساخت و ساز ساختمان های فلزی
اتصالات بادبندی ، تیر لانه زنبوری ، بولت ها ، کاور پلیت ، اتصال صلب ، تیر، ستون ، وصله ستون ها ، در آکس نبودن اتصالات باد بند، عدم کوبیدگی بستر ، کف ستون ، ورق های پیوستگی داخل ستون ، جوش منقطع ، ورق تقویت ستون ، آیین نامه آجا ، ورق روسری ، ورق زیر سری
آیین نامه ساختمانهای آجری با کلاف کشور پرو

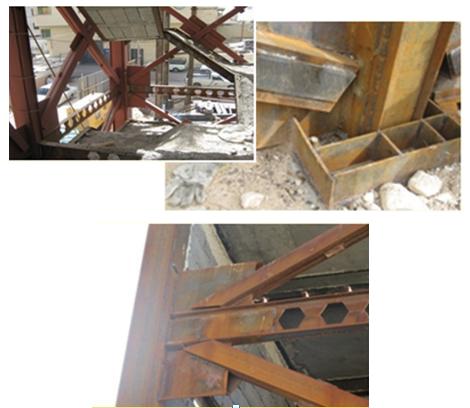

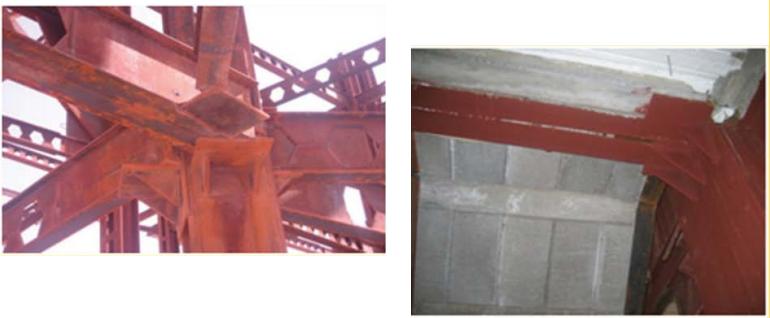

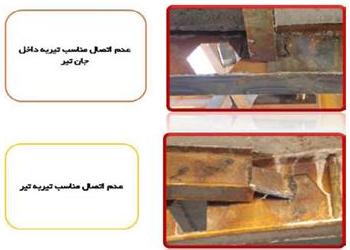

برخی ایرادات و نواقص عمده اتصالات تیر به ستون

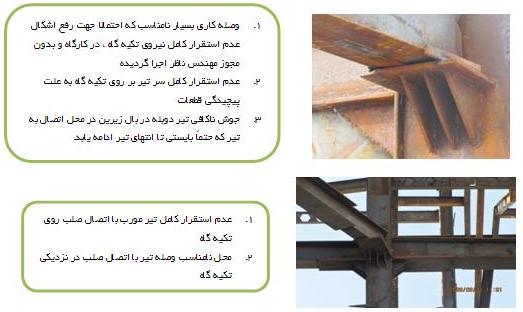

۱ - در اتصال ساده تیر به ستون با استفاده از نبشی نشیمن انعطاف پذیر و یا نشیمن تقویت شده با ورق لچکی ، حداقل طول نشیمن بال زیرین تیر بر روی تکیه گاه ، باید به صورت واضح در نقشه ها نشان داده شود .در اکثر پروژه ها ،به علت نامناسب بودن طول تیر، طول نشیمن بال زیرکم تر از حد مجاز است، اماهیچ گونه جزئیاتی که طول مزبوررانشان دهددرغالب نقشه های سازه وجود ندارد.همچنین جزئیات مناسب در خصوص اتصال تیر به تیر(با توجه به کفایت محاسبات) ارائه گردد.
۲ - در صورتی که تیر به صورت مورب بر روی تکیه گاه ساده و یا ورق زیرین انتقال دهنده لنگر در اتصال صلب ، قرار می گیرد، جزئیات لازم شامل شکل نشیمن ، زاویه برش ورق های زیر و رو در اتصال صلب و در محل وصل به ستون ، زاویه برش سر تیر جهت موازی شدن آن با لبه نشیمن در محل اتصال به ستون و غیره به منظور جلوگیری از عدم استقرار کامل بال زیرین تیر بر روی تکیه گاه، حتما˝در نقشه های اجرائی نشان داده شود . شکل نشیمن می تواند به صورت ذوزنقه طبق جزئیات روبرو انتخاب شود.

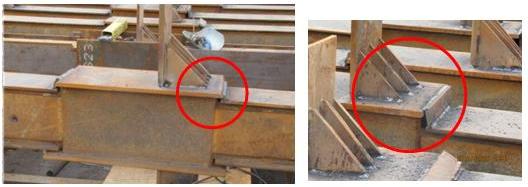

۳ - مشخص نمودن محل ورقهای پیوستگی با توجه به ابعاد مختلف تیر در اتصالات صلب و ارائه جزئیات مناسب برای اجرای آنها در هنگام مونتاژ ستون با توجه به ارتفاع متفاوت تیرهای طرفین اتصال و محل نصب ورق های روسری و زیرسری اتصال صلب
۴– طبق بند 10-3-2-9-3-10 ت مبحث دهم بایستی حتی الامکان از ایجاد وصله در بادبند ها جلوگیری شود اما با توجه به اجتناب ناپذیر بودن این نکته در اجرا (ضمن اشاره به موضوع محدودیت وصله بادبند در بند فوق ) ابعاد وصله و محل آن به دقت در نقشه های سازه ای با جزئیات مناسب ارائه گردد.
۵ - عدم رعایت بند الف 2-2-8-3-10 مبحث دهم مقررات ملی ساختمان در خصوص الزام فشرده بودن تیرها در قاب خمشی ، که با توجه به اینکه یکی از شروط فشردگی مقطع ، پیوستگی و اتصال سر تا سری بالها به جان تیر می باشد، متاسفانه در بعضی تیر ورقهای ساخته شده این شرط رعایت نشده است که بعضاً به علت عدم کفایت جزییات نقشه های سازه می باشد.
۶- طبق بند 9-11-6-2-1- الف مبحث نهم مقررات ملی ساختمان عرض تیرچه کمتر از 100 میلیمتر و ارتفاع کل آنها نباید بیشتر از 5/3 برابر حداقل عرض آنها باشد که متاسفانه و با توجه به استفاده از بلوکهای پلی استایرن که بعضا دارای ابعاد غیر استاندارد بوده و یا به دلیل عدم توجه به این نکته در رعایت پاشنه مناسب جهت تیرچه در حین ساخت (حداقل 14 سانتی متر) عرض جان تیرچه به حدود 7 یا 8 سانتی متر تقلیل می یابد که این امر سبب کاهش عرض موثر جان تیرچه بتنی می گردد، لذا برای جبران آن توصیه می شود عرض فوندوله ی تیرچه در هنگام ساخت حداقل برابر 14 سانتیمتر در نظر گرفته شود.
۷- طبق 10-3-9-2-3-1- ب مبحث دهم اجرای دو بست انتهایی در بادبندها بلافاصله بعد از اتمام ورق اتصال الزامی است.که متاسفانه با توجه به عدم رعایت این بند آئین نامه در نقشه های اجرائی توسط اکثریت محاسبین محترم خصوصاً در شهرستانها و عدم توجه ناظرین محترم به کنترل آن ، اجرای آن انجام نمی گیرد.(1) همچنین ارائه ابعاد مناسب ورق تقویت ستون در محل اتصال ورق بادبند صورت گیرد.(2)
۸- عدم ارائه جزئیات آرماتور گذاری و عرض شناژ مخفی در تیرچه های دوبل (عرض شناژ مخفی بایستی 2 برابر پاشنه تیرجه باشد.)

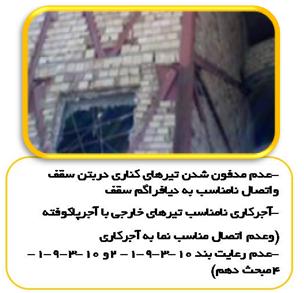

۹- عدم قالب بندی مناسب تیرهای کناری که باعث مدفون نشدن آن تیرها در سقف ګردید و علاوه بر ایجاد مشکلات اجرایی در آجر کاری و اجرای نما سبب عدم عملکرد مناسب تیر در انتقال نیرو می شود(عدم رعایت بند 1-3-9-1 مبحث دهم مقررات ملی ساختمان )و همچنین اجرای نامناسب بعضی از دیوارهای خارجی با آجر پاکوفته جهت ایستایی این دیوارها و اجرای نما تمهیدات لازم با هماهنگی با محاسب دیده شود.الزام به رعایت جزئیات مناسب در این خصوص در نقشه های سازه ای ضروری می باشد.

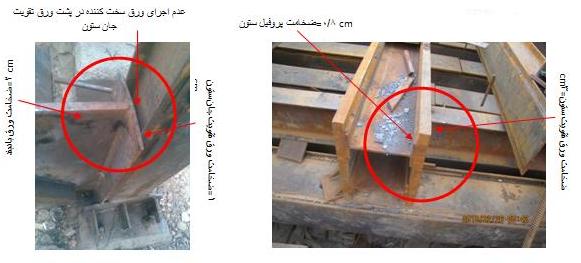

برخی ایرادات و نواقص ستون های مرکب
عدم وجود جزئیات کامل در نقشه های ایستائی به شرح زیر :

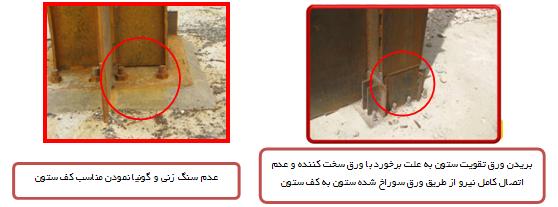

1 - تاکید بر لزوم آماده سازی ته ستون از طریق برش ، سنگ زدن و گونیا نمودن آن با سطوح جانبی ستون به منظور حصول اطمینان از استقرار کامل وشاقولی ستون بر روی صفحه کف ستون در محل تماس ، بدون ایجاد درز و انتقال صددرصد نیروی محوری ستون از طریق تماس کامل سطح مشترک ستون و صفحه کف ستون. این مسئله بایستی در قسمت « ملاحظات عمومی» در نقشه های ایستائی به همراه سایر ملاحظات، قید گردد.

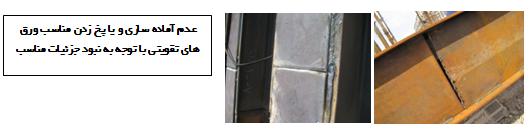

2 - ارائه جزئیات اجرای جوش شیاری بانفوذ کامل جهت اتصال ورق های تقویتی ستون ها و نشان دادن زاویه پخ، زاویه شیار و فاصله ریشه در آن ها.
3 - ارائه جزئیات جوشکاری ورق های تقویتی ستون ها در انتهای ستون های مرکب در محل فشار مستقیم با کف ستون
4 - تعیین طول جوش پیوسته در محل اتصالات نشیمن و خصوصاً بادبند ها به گونه ای که حداقل طولی به اندازه عرض ورق تقویتی ستون باضافه طول اتصال ورق بادبند به ستون ها در بالا و پائین تیر تامین گردد و ضخامت جوش و ظرفیت آن در این حالت نیزبا استفاده از محاسبات تعیین و منظور شود.

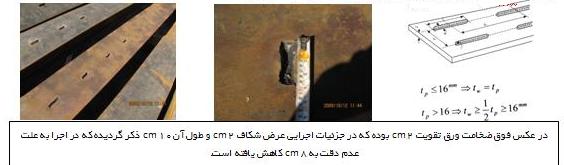

5 - تعیین پهنای حداقل شکاف (bmin )به اندازه 8+tp= bminمیلیمترکه درآن tp ضخامت ورق بریده شده به میلیمتراست و هم چنین مشخص نمودن پهنای حداکثرشکاف (bmax) به اندازه tw 25/2= bmaxکه در آن tw ضخامت جوش کام می باشد .
6- عدم ارائه جزئیات اتصال در محل تغییر ابعاد و یا ضخامت ورق های تقویت ستون و یا در نظر نگرفتن ابعاد مناسب ورق ها در هنگام طرح ستون که باعث عدم اتصال مناسب ورق های تقویت ستون و انتقال نامناسب نیرو خواهد شد.
7- عدم رعایت جزئیات تناسب ضخامت قطعات اتصال در محل اتصال مهاربند یا ورق های تقویت ستون در جزئیات نقشه ها
برخی ایرادات و نواقص عمده تیرها

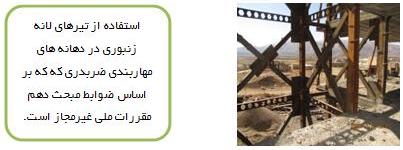

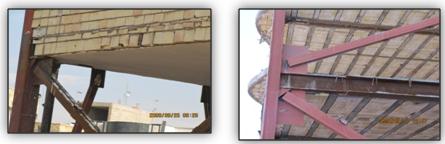

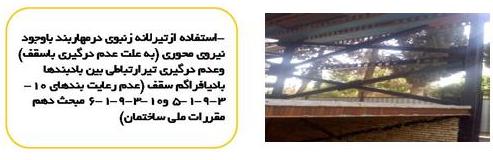

1 - استفاده از تیرهای لانه زنبوری در دهانه های مهار بندی شده همگرا نظیر بادبندی های ضربدری ، قطری ، 7 و یا 8 در اکثر نقشه های ایستائی که بر اساس بند 10-3-9-1-6 مبحث دهم ویرایش سال 1387، غیر مجاز است . بنا براین مهندسین محاسب باید در محل های یاد شده از تیرهای با مقطع جان توپر استفاده نمایند .
2 - در صفحه قاب هائی که محل مهار بندهای طبقه بالا و پائین در یک تراز مشخص روی هم قرار نمی گیرند ، در اکثر نقشه های اجرائی در حد فاصل این مهار بندهای جابجا شده واقع در یک صفحه ، از تیرهای لانه زنبوری استفاده گردیده که براساس بند10-3-9-1-5 مبحث دهم ،غیر مجاز می باشد.مهندسین محاسب باید توجه داشته باشند که علاوه بر عدم استفاده از تیرهای لانه زنبوری در حد فاصل مهار بندی های جابجا شده طبقات بالا و پائین ،طراحی این تیرها و اتصالات آن ها به گونه ای انجام گیرد که علاوه بر تحمل نیروهای ثقلی وارد بر آن ها ،قابلیت تحمل نیروهای افقی متصل شده بین بادبندهای جابجا شده و نیروهای افقی طبقه را نیز داشته باشند.
3 - در مواردی که تیرهای دهانه مهار بندی شده ،دارای اتصال کافی به دیافراگم کف نیستند، نظیر زمانی که جهت تیرچه های سقف ،در سقف تیرچه و بلوک ، به موازات تیردهانه مهار بندی شده باشند و یا زمانی که هیچگونه کفی، تیر دهانه مهاربندی شده را در بر نمی گیرد، مانند دهانه های انتهائی محل پله ها و آسانسورها ، این تیرها باید به گونه ای محاسبه شوند که به تنهایی قادر به جذب نیروهای زلزله ایجاد شده در طبقه ، به اضافه نیروهای منتقل شده از طبقات بالا و انتقال کامل آن ها به مهار بندها باشند (بند10-3-9-1-4 مبحث دهم )
4 - در حالاتی که بر روی تیرهای دهانه مهار بندی شده هیچگونه نیروی ثقلی سقف وارد نمی شود ، نظیر دهانه های انتهائی محل پله ها و آسانسورها و اتصال تیردهانه مهار بندی به ستون، به صورت تکیه گاه ساده با نشیمن زیر و نبشی بال فشاری تیرباشد، به علت احتمال آسیب دیدن نبشی بال فشاری تیر در اثر نیروی کششی زیاد عضو قطری بادبند در زلزله و در نتیجه جابجائی قابل ملاحظه تیر در محل اتصال، لازم است که در این گونه تیرها از دو عدد نبشی نمره 10 در دو طرف جان تیردهانه مهار بندی جهت رفع اشکال مزبور استفاده شود. این جزئیات حتما باید در نقشه های اجرائی مربوطه قید گردد.
5 - در تیرهائی که با ورق های تقویتی بال طراحی می گردند ، موارد زیر باید به وضوح در نقشه های ایستائی مربوطه و با ذکر جزئیات به شرح زیر نشان داده شوند.
1 - 5 رعایت حداکثر سطح مقطع ورق تقویتی
2 - 5 توجه به پهنای ورق تقویتی تیر نسبت به پهنای بال و طراحی جوش مناسب با توجه به ضخامت ورق با احتساب طول گیرایی مناسب (رعایت زیر بندهای الف ، ب، ت ، ث مربوط به بند 10-2-5-12-4 مبحث دهم. )
برخی ایرادات و نواقص عمده کف ستون ها

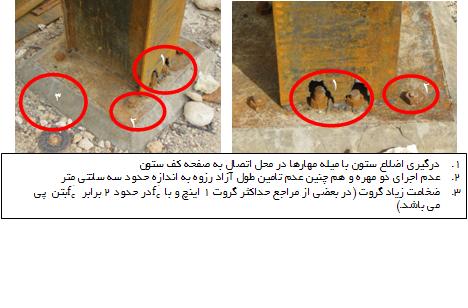

1- عدم وجود جزئیات کامل اجرائی صفحات کف ستون ها (Base Plates) در اکثر نقشه های ایستائی به شرح ذیل که بایستی به صورت واضح و قابل اجرا در نقشه های مزبور نشان داده شوند و جزئیات یاد شده عینا توسط مجریان ذیصلاح انجام و از طریق نظارت دقیق مهندسین ناظر کنترل گردد.
1-1- تعیین محل دقیق استقرار ستون هابر روی صفحات کف ستون با مشخص نمودن خروج از مرکزیت ها نسبت به دو محور X وy در کنج ها
1-2- مشخص نمودن فواصل میله مهارها از بر صفحات سخت کننده پای ستون (stiffeners) و تامین فضای کافی به منظورنصب مهره هاوسفت نمودن آن ها بدون درگیری بااضلاع ستون، ورق های سخت کننده داخلی و محیطی کف ستون و هم چنین ورق های بادبند پای ستون (در صورت وجود)
1-3- ارائه جزئیات فنی و اجرائی لازم در محل برخورد اجباری ورق های بادبند پای ستون با ورق های سخت کننده داخلی و محیطی کف ستون و هم چنین مهره ها و میله مهارهای واقع در صفحه باد بند های مزبور
1 -4- کنترل نیروی کششی در ستونهای دارای بادبند و طراحی جوش مناسب جهت اتصال ستون به ورق های سخت کننده در پای ستون
2 - مشخص کردن حداکثر اندازه گروت در زیر صفحه کف ستون و مقاومت فشاری مواد مورد استفاده در آن
3 - تاکید بر کوبیدگی بستر خاک قبل از اجرای بتن مگر و یا هماهنگی با آزمایشگاه مکانیک خاک و محاسب جهت پر کردن زیر بتن مگر با مصالح مناسب و متناسب با فرضیات محاسباتی در قسمت ملاحظات عمومی و نقشه های پی
